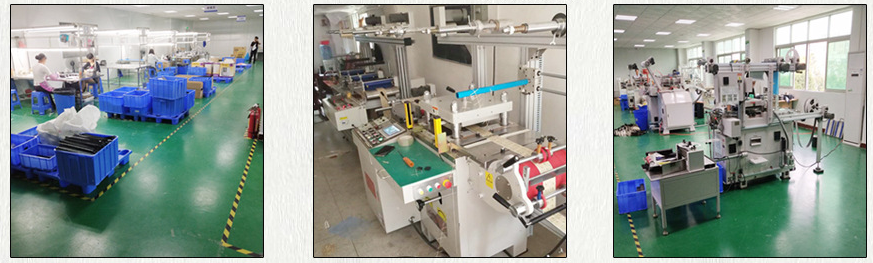

生产环境

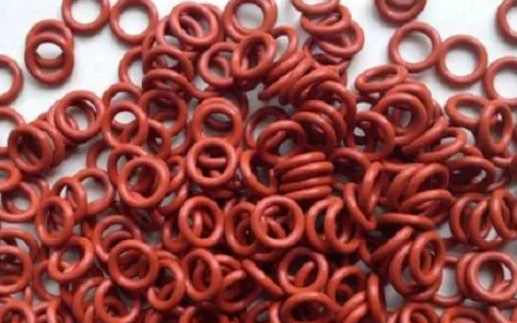

产品展示
o型密封圈槽深及槽宽
在气动中使用的O形橡胶密封圈尺寸系列及公差一般按国家标准GB3452-1液压气动用橡胶密封圈尺寸系列及公差标准选用。O形橡胶密封圈通常采用矩形沟槽密封。
1) O形圈压缩量计算
ε=σ/d×100%=(d0-H)/d0×100%
式中ε——O形圈的相对压缩量;
σ——O形圈断面的绝对压缩量;
H——沟槽深度;
d0——O形圈断面直径。
相对压缩量的大小，直接影响着元件的使用性能和寿命。一般地说，不论是静密封或动密封，在保证密封的前提下，相对压缩量越小越好。
2) O形圈内径伸长率的计算： α=(d-d1)/d1×100%
式中α——O形圈的内径伸长率
d——O形圈安装沟槽底径;
d1——O形圈的实际内径。

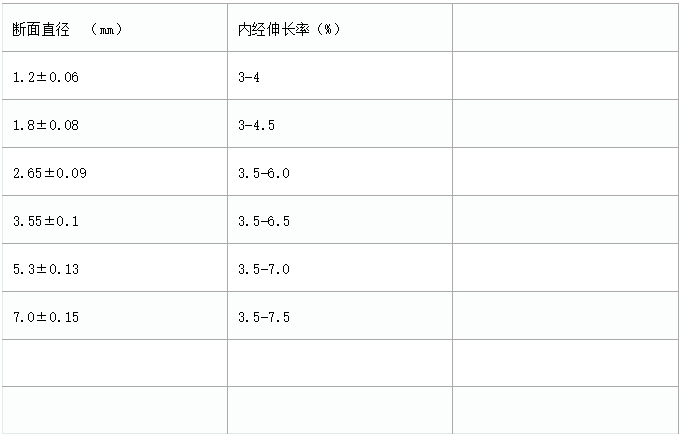

O形圈使用时，内径一般处于拉伸状态，其伸长率为5%左右
3）确定沟槽宽度b
沟槽宽度太窄，易引起严重磨损；沟槽太宽O型圈容易扭曲损坏。
通常选取沟槽槽宽b是O型圈断面直径的1.2~1.3倍。
4）槽棱和槽底圆角尺寸的确定
槽棱外圆角r是为防止O型圈装配时刮伤而设计的，一般r取0.1~0.2mm；
槽底圆角R主要是避免此处产生应力集中导致O型圈损坏的，一般R取0.2~0.5mm

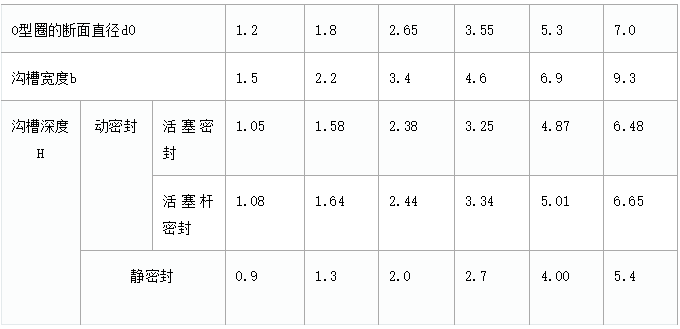

5）槽深H的设计取决于O型圈的相对压缩量，参考数据如下表：单位（mm）
